一、概 述：
GX型螺旋输送机是利用螺旋转动将物料沿机壳连续推移而进行输送的。本机具有结构简单，外形尺寸小，成本低，操作安全，能按工艺要求满足多点进料和排料。

二、技术性能及技术参数：

三、制法和装法说明：
按使用场合要求的不同，分为S制法和D制法两种。

S制法一带有实体螺旋面的螺旋，其螺距等于直径。

D制法一带有带式螺旋面的螺旋，其螺距等于直径。

按驱动装置装配方法的不同，分为右装和左装两种：

右装一站在电动机尾部向前看，减速器低速轴在电动机的右侧。

左装一站在电动机尾部向前看，减速器低速轴在电动机的左侧。

螺旋机的出料口有方形出料口、手推式出料口和齿条式出料口三种。后两种出料口拉板的开闭方向，随安装不同而分右装、左装两种：

右装一站在螺旋机头节往尾节看，拉板向右拉开。

左装一站在螺旋机头节往尾节看，拉板向左拉开。

四、安装尺寸及长度组合：

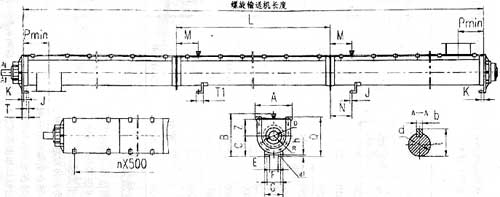

（一）外形及安装尺寸

螺旋输送机长度
