TD系列带式输送产品概述:
TD型皮带输送机是一种高效率的带式输送机。这种输送设备的皮带越宽输送量就越大。当然和输送速度也有很大的关系。此输送机的皮带可分为(普通型、耐酸碱型、耐油型)橡胶。TD系列皮带输送机结构简单,维护方便,成本低,通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。根据输送工艺的要求可以单机输送,也可多机或与其他输送机组成水平或倾斜的输送系统。
您可以根据您的产量的大小选着合适的机型。

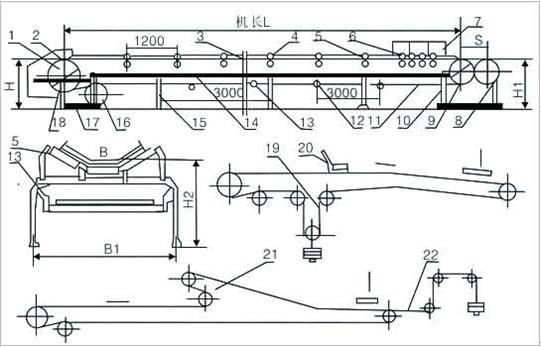

TD系列带式输送机基本结构:
1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联 轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装 置设有左装和右装两种,另外本公司配有功率1.5KW到13KW, 速度0.80、1.0、1.25的油冷式电动滚筒。
2.滚动部分:分传动滚筒和改向滚筒两大类。
3.托辊部分:分槽形、平行、调心和缓冲托辊等。
4.清扫部分:分弹簧清扫器和空段清扫器。
5.卸料部分:分固定式犁式卸料器和电动卸料器。
6.制动部分:有带式逆止器和滚柱逆止器两种。
7.附件:在罩壳、导料槽、漏斗等。
TD系列带式输送机产品代号及订货代号:
TD系列带式输送机的产品代号为TD75,其意义如下
T D 75
┬ ┬ ┬
│ │ └────────- 1975年定型
│ └────────── 带式输送机
└───────────- 通用固定式
TD系列带式输送机的订货代号应作如下标注:
TD75 B V L
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 胶带输送机的公称长度(米)
│ │ │
│ │ └────────── 胶带速度(米/秒)
│ │
│ └───────────- 胶带宽度(毫米)
│
└───────────── 通用固定式带式输送机型号
TD系列带式输送机工作特点:
1:输送平稳,物料与输送带没有相对运动,能够避免对输送物 的损坏。
2:噪音较小,适合于工作环境要求比较安静的场合。
3:结构简单,便于维护。能耗较小,使用成本低。

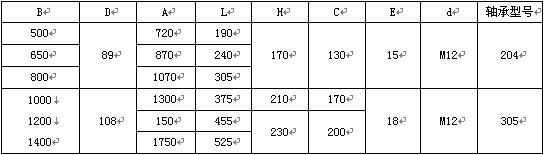

TD系列带式输送机外型尺寸图表:
标记示例:带宽B=800mm、托辊直径D=89mm的槽形托辊、TD9089槽形托辊。

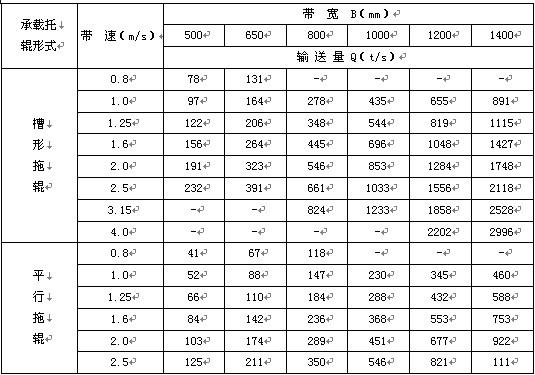

TD系列带式输送机技术参数表:
