TD型皮带式斗式提升机

产品概述:
TD型皮带式斗式提升机因为牵引件是胶带所以只能提升轻型物料，适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m，新源机械生产的TD皮带式斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。如果您要求的输送量比较大，物料重可选用th环链斗式提升机，这种型号的斗提机牵引件为锻造的圆环链，抗拉性能和耐磨性能都比较强，输送量大，生产效力高。
TD型皮带式斗式提升机基本结构:
TD型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成。适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。另一种钢丝绳芯胶带斗式提升机，由于它的牵引构件为钢丝绳芯胶带所以比TD型的橡胶带具有更好的耐磨抗拉效果。
TD型斗式提升机结构形式：传动装置TD型斗提升机的传动装置有两种形式，分别配有YZ型减速器和ZQ型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD型皮带式斗式提升机主要特点:
1、驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少。
2、提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。
3、运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高.提升机运行平稳，因此可达到较高的提升高度。
4、使用寿命长，提升机的喂料采取流入式,无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

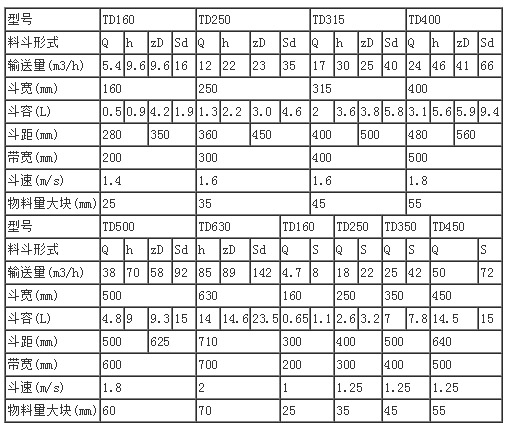

TD型皮带式斗式提升机技术参数表:

原创文章如转载,请注明出处,本文首发于www.hbssj.com网站

注：本信息中所介绍的都是我司的产品及其性能，并不是产品的技术说明书，如您有需求请联系我们

我公司作为螺旋输送机，斗式提升机，加湿搅拌机，刮板输送机，皮带输送机生产商，可根据用户的需求和工况，提供从现场调查-图纸设计-产品生产-验收出厂-调试安装为一体的综合型高品质解决方案。欢迎广大客户来电咨询
